Под все виды небронированного кабеля круглого сечения

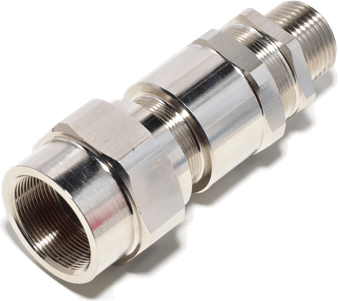

Кабельные вводы серии ВЗ-Н

3d
Степень защиты IP
ip66 / ip68
Диапазон tamb
-60 °С – +230 °С
Материал изготовления
CuZn+Ni AISI304 AISI316
Степень защиты IP
1Ex d IIC Gb 1Ex e IIC Gb 0Ex ia IIC Ga 2Ex nR II Gc Ex ta IIIC Da РП Ex e I Mc РВ Ex d I Mb
Климатическое исполнение
УХЛ1
По требованию заказчика
УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В5, О, В, М
Описание

Вводы кабельные взрывозащищенные серии КВ в различных исполнениях являются Ех-кабельными вводами (ГОСТ Р МЭК 60079-0-2011). Вводы предназначены для ввода гибких кабелей во взрывозащищенное электрооборудование. Вводы могут использоваться с бронированными и небронированными электрическими кабелями круглого сечения, а также кабелями, проложенными в металлорукаве или трубе. Кабельный ввод с двойным уплотнением для бронированного кабеля имеет два уплотнительных кольца и обеспечивает герметичность внешней оболочки бронированного кабеля.

Вводы выпускаются в исполнениях отличающихся: размером и типом присоединительной резьбы; материалом корпуса; типом присоединяемого кабеля.

img_card
Кабельные вводы
Серия КВ
Вводы кабельные взрывозащищенные серии КВ в различных исполнениях являются Ех-кабельными вводами (ГОСТ Р МЭК 60079-0-2011).
Скачать презентацию PDF 3mb
Подберем оборудование под Ваши нужды Открыть подборщик
Тип резьбы:
Материал:

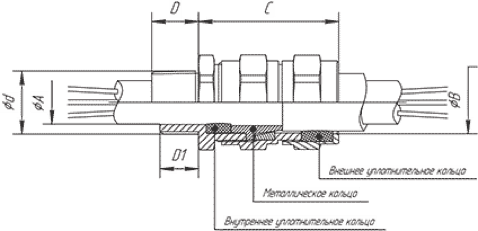

Код Резьба штуцера вводного D обжимаемого кабеля
min max
Размеры под ключ штуцера вводного
S D
Длина ввода Масса, гр.
ВЗ-Н12 M12 x 1,5-6g 2 6 20 21.9 43 54
ВЗ-Н12 M12 x 1,5-6g 2 6 20 21.9 43 54
ВЗ-Н12 M12 x 1,5-6g 2 6 20 21.9 43 54
ВЗ-Н12 M12 x 1,5-6g 2 6 20 21.9 43 54
ВЗ-Н12 M12 x 1,5-6g 2 6 20 21.9 43 54
ВЗ-Н12 M12 x 1,5-6g 2 6 20 21.9 43 54
ВЗ-Н12 M12 x 1,5-6g 2 6 20 21.9 43 54
ВЗ-Н12 M12 x 1,5-6g 2 6 20 21.9 43 54
Показать еще
Преимущества
  • 1
    спектр применения
    Разработаны для ввода кабеля в оборудование группы I, II, III и установок классов 0, 1, 2
  • 2
    Ввод в оболочку
    Возможность ввода в оболочку круглых трубок электрических, пневматических или гидравлических систем
  • 3
    Модульный принцип
    Позволяет укомплектовать любой кабельный ввод устройством для крепления металлорукава или трубы
  • 4
    Защита
    Обеспечивают сопротивление менее 0,1 Ом, непрерывность цепи заземления и защиту от электромагнитных помех
  • 5
    Большой выбор
    Широкая линейка возможных исполнений и аксессуаров
